Giới thiệu về Máy in Kỹ thuật số

Trong thế giới hiện đại, công nghệ in ấn đóng vai trò không thể thiếu trong nhiều lĩnh vực, từ quảng cáo, dệt may đến sản xuất công nghiệp. Nổi bật trong số đó là máy in kỹ thuật số – một giải pháp mang lại tốc độ, độ chính xác và khả năng tùy biến cao. Tuy nhiên, đằng sau khả năng kỳ diệu của chúng là một hệ thống các linh kiện phức tạp, hoạt động đồng bộ để tạo ra những bản in chất lượng.

Bài viết này sẽ cung cấp một cái nhìn tổng quan về cấu tạo máy in kỹ thuật số, đi sâu vào chức năng từng linh kiện máy in quan trọng. Việc hiểu rõ về "nội thất" của một chiếc máy in không chỉ giúp bạn sử dụng hiệu quả hơn mà còn hỗ trợ đắc lực trong việc bảo trì, sửa chữa và tối ưu hóa hiệu suất làm việc. Hãy cùng khám phá những bí mật đằng sau cỗ máy in ấn hiện đại này.

Cấu tạo Tổng quan của Máy in Kỹ thuật số

Máy in kỹ thuật số, dù là loại máy in phun khổ lớn, máy in UV, hay máy in chuyển nhiệt, đều có chung một cấu trúc cơ bản bao gồm nhiều thành phần chính. Các bộ phận này được thiết kế để làm việc cùng nhau, biến dữ liệu số thành hình ảnh vật lý trên nhiều loại vật liệu khác nhau. Tổng quan về cấu tạo máy in kỹ thuật số bao gồm:

• **Hệ thống đầu phun và cấp mực**: Chịu trách nhiệm đưa mực lên vật liệu in.
• **Hệ thống di chuyển**: Đảm bảo đầu phun hoặc vật liệu di chuyển chính xác.
• **Bo mạch chủ (Mainboard)**: Trung tâm điều khiển và xử lý dữ liệu.
• **Hệ thống điện và điều khiển**: Cung cấp năng lượng và quản lý các hoạt động.
• **Các cảm biến (Sensor) và bộ mã hóa (Encoder)**: Đảm bảo độ chính xác trong quá trình in.
• **Hệ thống sấy hoặc làm khô**: Giúp mực khô nhanh chóng.
• **Khung sườn và vỏ máy**: Bảo vệ các linh kiện bên trong và tạo sự ổn định.

Mỗi phần trong cấu tạo máy in kỹ thuật số đều có vai trò riêng biệt, nhưng sự phối hợp ăn ý giữa chúng mới là yếu tố then chốt tạo nên chất lượng và hiệu quả in ấn. Tiếp theo, chúng ta sẽ đi sâu vào cấu tạo & chức năng linh kiện máy in.

Các Linh kiện Quan trọng và Chức năng Chi tiết

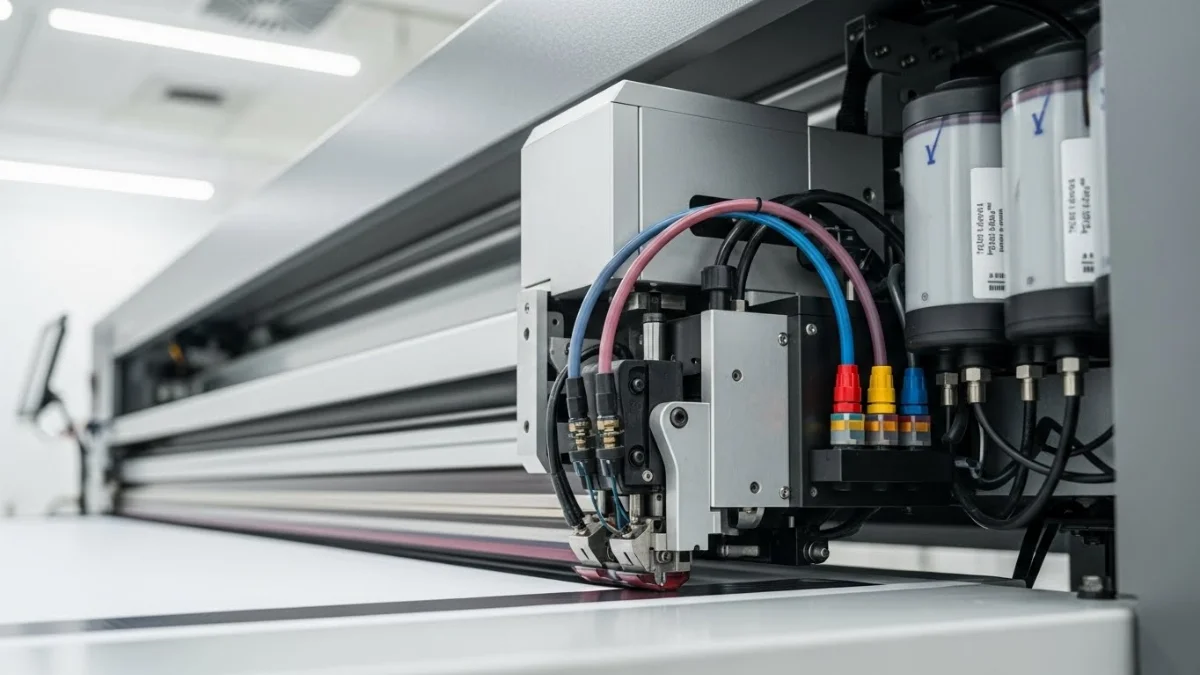

1. Đầu Phun (Print Head) – "Linh Hồn" của Máy in

Đầu phun máy in là bộ phận quan trọng nhất, thường được ví như "trái tim" hoặc "linh hồn" của máy in kỹ thuật số. Chức năng chính của đầu phun là nhận tín hiệu từ mainboard và phun những giọt mực siêu nhỏ lên bề mặt vật liệu in với độ chính xác cực cao. Công nghệ đầu phun rất đa dạng, từ Piezo Electric (áp điện) đến Thermal Inkjet (nhiệt), mỗi loại có ưu và nhược điểm riêng.

• **Cấu tạo**: Bao gồm hàng trăm đến hàng ngàn lỗ phun (nozzle) cực nhỏ, mạch điều khiển và bộ phận gia nhiệt hoặc áp điện.
• **Chức năng**:
  • Phun mực: Tạo ra các giọt mực có kích thước siêu nhỏ (picoliter) theo dữ liệu hình ảnh.
  • Điều chỉnh kích thước giọt mực: Một số đầu phun hiện đại có thể điều chỉnh kích thước giọt mực để tạo ra hình ảnh sắc nét và chuyển màu mượt mà hơn.
  • Tự làm sạch (đối với một số loại): Giúp duy trì hiệu suất và tuổi thọ đầu phun.

Một đầu phun hoạt động tốt là yếu tố quyết định chất lượng bản in. Bất kỳ sự tắc nghẽn hay hư hỏng nào ở đầu phun đều ảnh hưởng nghiêm trọng đến kết quả in ấn.

2. Hệ thống Tiếp Mực và Cấp Mực

Để đầu phun hoạt động liên tục, máy in cần một hệ thống tiếp mực ổn định. Hệ thống này bao gồm các bình chứa mực lớn (hoặc cartridge), hệ thống ống dẫn mực, bơm mực, và bộ lọc mực.

• **Bình chứa mực**: Nơi lưu trữ lượng mực lớn, giúp máy hoạt động lâu dài mà không cần thay mực thường xuyên.
• **Ống dẫn mực**: Các ống nhỏ dẫn mực từ bình chứa đến đầu phun. Chúng phải đảm bảo không khí không lọt vào và mực được lưu thông đều.
• **Bơm mực**: Hút mực từ bình chứa và đẩy lên hệ thống đầu phun, duy trì áp lực mực ổn định.
• **Bộ lọc mực**: Loại bỏ các tạp chất nhỏ trong mực, ngăn ngừa tắc nghẽn đầu phun.
• **Hệ thống cấp mực phụ (Sub-tank)**: Một số máy in có thêm bình mực phụ nhỏ gần đầu phun để đảm bảo cung cấp mực tức thì, tránh tình trạng thiếu mực khi in tốc độ cao.

Chức năng linh kiện máy in trong hệ thống này là đảm bảo mực luôn sẵn sàng và sạch sẽ để in ấn liên tục, không gián đoạn.

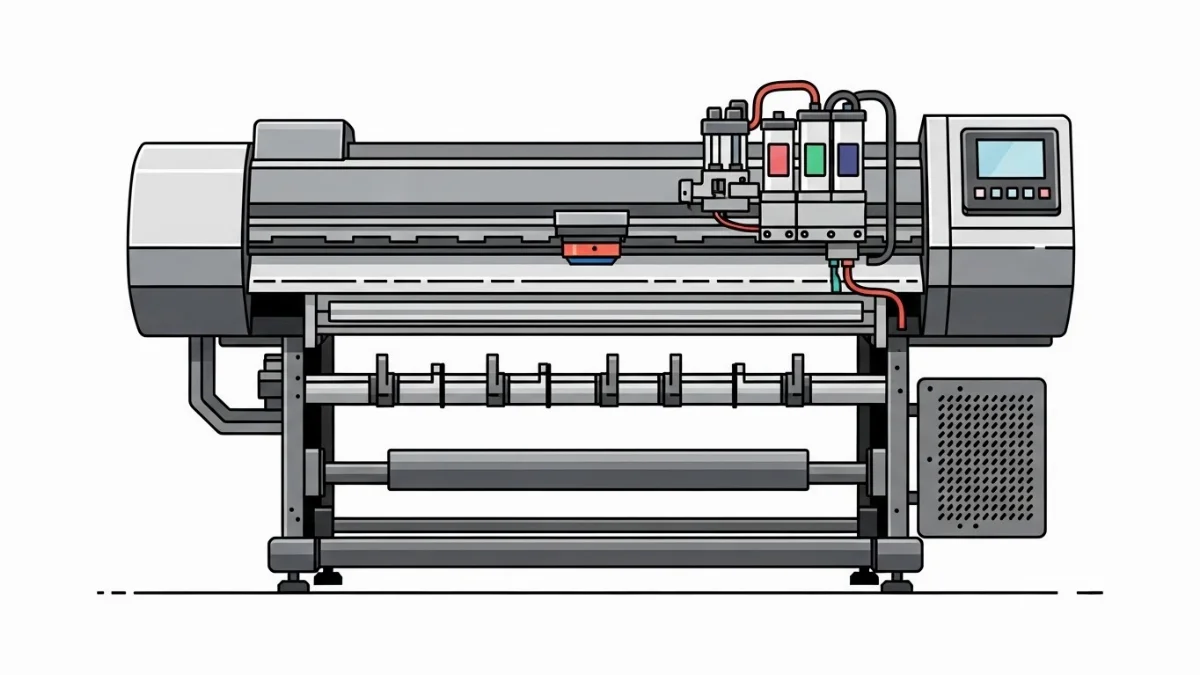

3. Mainboard (Bo Mạch Chủ) – "Bộ Não" Điều Khiển

Mainboard máy in chính là trung tâm điều khiển, "bộ não" của toàn bộ hệ thống máy in kỹ thuật số. Nó nhận dữ liệu từ máy tính (qua cổng USB, Ethernet), xử lý dữ liệu đó thành các lệnh điều khiển và gửi đến các linh kiện khác như đầu phun, motor, sensor, bo nguồn và board điều khiển.

• **Cấu tạo**: Gồm bộ vi xử lý (CPU), chip nhớ (RAM, ROM), các cổng kết nối và mạch điều khiển cho từng bộ phận.
• **Chức năng**:
  • **Xử lý dữ liệu in**: Chuyển đổi dữ liệu hình ảnh từ máy tính thành các lệnh điều khiển đầu phun.
  • **Điều khiển chuyển động**: Gửi tín hiệu đến motor để điều khiển chuyển động của đầu phun và vật liệu.
  • **Quản lý các cảm biến**: Nhận và xử lý tín hiệu từ sensor, encoder để đảm bảo độ chính xác.
  • **Giao tiếp**: Kết nối với máy tính, màn hình điều khiển và các thiết bị ngoại vi khác.

Mainboard là một trong những linh kiện máy in kỹ thuật số phức tạp nhất, đòi hỏi sự chính xác cao trong thiết kế và sản xuất. Bất kỳ lỗi nào trên mainboard đều có thể làm tê liệt toàn bộ hoạt động của máy.

4. Hệ thống Motor và Dây Kéo – "Động Cơ" Vận Hành

Để đầu phun di chuyển qua lại trên bề mặt in và vật liệu in được kéo vào/ra một cách chính xác, máy in cần có hệ thống motor và dây kéo máy in. Hệ thống này bao gồm:

• **Motor Carriage (Motor đầu phun)**: Là động cơ chịu trách nhiệm di chuyển đầu phun theo chiều ngang (trục X) qua lại trên thanh ray. Hoạt động chính xác của motor này quyết định độ sắc nét và không bị lệch của bản in.
• **Dây Curoa (Timing Belt)**: Nối motor carriage với cụm đầu phun, truyền động giúp đầu phun di chuyển mượt mà.
• **Motor kéo vật liệu (Paper Feed Motor)**: Động cơ này kéo vật liệu in (giấy, bạt, decal...) qua máy theo chiều dọc (trục Y). Độ chính xác của motor này cực kỳ quan trọng để đảm bảo hình ảnh không bị giãn, co hoặc chồng lặp.
• **Trục kéo (Pinch Roller/Platen Roller)**: Các con lăn giữ và kéo vật liệu đi qua khu vực in một cách đều đặn.

Sự phối hợp giữa các motor và dây kéo máy in là cực kỳ quan trọng để đảm bảo vật liệu in và đầu phun luôn ở vị trí chính xác trong suốt quá trình in ấn. Sai lệch nhỏ có thể dẫn đến lỗi in nghiêm trọng.

5. Bo Nguồn và Board Điều Khiển – "Nguồn Sống" và "Trung Tâm Thần Kinh"

Để toàn bộ các linh kiện máy in hoạt động, cần có một hệ thống cung cấp năng lượng và điều khiển chuyên biệt:

• **Bo Nguồn (Power Supply Unit - PSU)**:
  • **Chức năng**: Biến đổi dòng điện xoay chiều (AC) từ lưới điện thành dòng điện một chiều (DC) với các mức điện áp phù hợp để cung cấp cho tất cả các linh kiện khác của máy in.
  • **Tầm quan trọng**: Một bo nguồn ổn định là yếu tố then chốt để đảm bảo máy hoạt động trơn tru. Nguồn điện không ổn định có thể gây hỏng hóc các linh kiện nhạy cảm như mainboard và đầu phun.
• **Board Điều Khiển (Control Board)**:
  • **Chức năng**: Ngoài mainboard chính, nhiều máy in còn có các board điều khiển nhỏ hơn chuyên biệt cho từng chức năng như điều khiển nhiệt độ, điều khiển đèn UV, điều khiển bơm mực, v.v. Các board này nhận lệnh từ mainboard và thực hiện các tác vụ cụ thể.
  • **Ví dụ**: Board điều khiển nhiệt độ cho hệ thống sấy, board điều khiển motor cho các trục chuyển động.

6. Hệ thống Sensor và Encoder – "Mắt và Tai" của Máy in

Để đảm bảo độ chính xác tuyệt đối trong quá trình in, máy in kỹ thuật số được trang bị nhiều loại cảm biến (sensor) và bộ mã hóa (encoder).

• **Sensor (Cảm biến)**:
  • **Cảm biến vật liệu**: Phát hiện sự hiện diện của vật liệu in, đo khổ vật liệu và đảm bảo vật liệu được cấp đúng vị trí.
  • **Cảm biến nhiệt độ/độ ẩm**: Giúp điều chỉnh điều kiện môi trường in, đặc biệt quan trọng đối với các loại mực nhạy cảm.
  • **Cảm biến va chạm đầu phun**: Ngăn ngừa đầu phun va chạm với vật liệu hoặc các vật cản khác, bảo vệ linh kiện đắt tiền này.
  • **Cảm biến mực**: Phát hiện mức mực trong bình chứa, báo hiệu khi mực sắp hết.
• **Encoder (Bộ mã hóa)**:
  • **Encoder strip (Dải mã hóa)**: Là một dải phim trong suốt có các vạch chia cực nhỏ, thường nằm song song với thanh ray của đầu phun. Sensor đọc các vạch này để xác định vị trí chính xác của đầu phun theo chiều ngang.
  • **Encoder disk (Đĩa mã hóa)**: Gắn vào trục của motor kéo vật liệu. Sensor đọc các vạch trên đĩa để xác định số vòng quay và vị trí của vật liệu in theo chiều dọc.

Chức năng của sensor và encoder máy in là cung cấp phản hồi liên tục về vị trí và trạng thái của các bộ phận chuyển động, giúp mainboard điều chỉnh và duy trì độ chính xác cao nhất cho bản in.

7. Hệ thống Sấy và Đèn UV (Đối với một số loại máy)

Tùy thuộc vào loại mực và ứng dụng, máy in kỹ thuật số có thể trang bị các hệ thống làm khô mực chuyên biệt:

• **Hệ thống Sấy (Heater System)**:
  • **Chức năng**: Sử dụng nhiệt để làm bay hơi dung môi trong mực, giúp mực khô nhanh hơn và bám dính tốt hơn vào vật liệu.
  • **Ứng dụng**: Phổ biến trong máy in mực dầu (solvent/eco-solvent), mực nước (water-based) trên các vật liệu không thấm hút.
  • **Vị trí**: Thường có các bộ phận sấy trước (pre-heater), sấy giữa (mid-heater) và sấy sau (post-heater) để tối ưu quá trình làm khô.
• **Đèn UV (UV Curing System)**:
  • **Chức năng**: Sử dụng ánh sáng cực tím (UV) để làm khô mực UV ngay lập tức thông qua quá trình trùng hợp quang học. Mực UV không khô bằng cách bay hơi mà bằng phản ứng hóa học khi tiếp xúc với ánh sáng UV.
  • **Ứng dụng**: Dùng trong máy in UV phẳng hoặc cuộn, cho phép in trên đa dạng vật liệu cứng và mềm mà không cần lớp phủ.

Hệ thống làm khô là linh kiện máy in quan trọng giúp hoàn thiện bản in, đảm bảo độ bền màu và khả năng chống trầy xước, đặc biệt đối với các ứng dụng ngoài trời.

8. Khung Sườn và Vỏ Máy – Nền Tảng Vững Chắc

Mặc dù thường bị bỏ qua, khung sườn và vỏ máy là các linh kiện máy in kỹ thuật số không kém phần quan trọng. Chúng cung cấp nền tảng vật lý cho toàn bộ hệ thống:

• **Khung sườn**: Thường được làm từ thép hoặc hợp kim nhôm chịu lực, có nhiệm vụ giữ vững và cố định tất cả các bộ phận bên trong. Một khung sườn chắc chắn đảm bảo sự ổn định trong quá trình in, giảm thiểu rung động và sai lệch.
• **Vỏ máy**: Bao bọc bên ngoài, bảo vệ các linh kiện nhạy cảm khỏi bụi bẩn, va đập và các tác động từ môi trường bên ngoài. Vỏ máy cũng đóng vai trò trong việc cách âm và tạo tính thẩm mỹ cho thiết bị.

Sự vững chắc của khung sườn và thiết kế hợp lý của vỏ máy góp phần đáng kể vào độ bền và tuổi thọ của máy in.

Nguyên lý Hoạt động Chung của Máy in Kỹ thuật số

Sau khi tìm hiểu về cấu tạo máy in kỹ thuật số và chức năng chi tiết của từng linh kiện, chúng ta có thể tổng hợp lại nguyên lý hoạt động chung của một chiếc máy in kỹ thuật số như sau:

1. **Nhận dữ liệu**: Máy tính gửi dữ liệu in (hình ảnh, văn bản) đến mainboard của máy in.
2. **Xử lý dữ liệu**: Mainboard phân tích dữ liệu, chuyển đổi thành các lệnh điều khiển cụ thể cho từng bộ phận.
3. **Chuẩn bị vật liệu**: Hệ thống motor và trục kéo đưa vật liệu in vào vị trí sẵn sàng. Sensor vật liệu kiểm tra và xác nhận.
4. **In ấn**:
   • Mainboard điều khiển motor đầu phun di chuyển qua lại.
   • Đồng thời, đầu phun nhận lệnh và phun các giọt mực siêu nhỏ lên vật liệu theo đúng hình ảnh được chỉ định.
   • Hệ thống encoder liên tục gửi tín hiệu về vị trí đầu phun và vật liệu, giúp mainboard điều chỉnh để đảm bảo độ chính xác.
5. **Làm khô**: Ngay sau khi mực được phun, hệ thống sấy hoặc đèn UV sẽ hoạt động để làm khô mực, giúp mực bám chắc và bền màu.
6. **Hoàn tất**: Vật liệu in được đẩy ra ngoài sau khi quá trình in hoàn tất.

Quá trình này diễn ra liên tục và nhịp nhàng, với hàng ngàn lệnh được xử lý mỗi giây, cho phép máy in kỹ thuật số tạo ra các bản in phức tạp trong thời gian ngắn.

Tầm quan trọng của việc Hiểu rõ Cấu tạo Máy in

Việc nắm rõ tổng quan cấu tạo và nguyên lý hoạt động của máy in kỹ thuật số mang lại nhiều lợi ích thiết thực:

• **Sử dụng hiệu quả hơn**: Hiểu cách máy hoạt động giúp người dùng tối ưu hóa cài đặt in, lựa chọn vật liệu và mực in phù hợp, từ đó đạt được chất lượng bản in tốt nhất.
• **Bảo trì định kỳ**: Nhận biết chức năng của từng linh kiện giúp xác định các điểm cần bảo trì, vệ sinh thường xuyên (ví dụ: đầu phun, hệ thống dẫn mực, sensor), kéo dài tuổi thọ thiết bị.
• **Phát hiện và khắc phục lỗi**: Khi máy gặp sự cố, kiến thức về cấu tạo sẽ giúp khoanh vùng nguyên nhân nhanh chóng hơn, ví dụ: nếu bản in bị sọc, có thể nghi ngờ đầu phun hoặc encoder.
• **Tối ưu chi phí**: Việc bảo trì đúng cách và khắc phục lỗi kịp thời giúp tránh được những hư hỏng lớn, tiết kiệm chi phí sửa chữa hoặc thay thế linh kiện đắt tiền.
• **Nâng cao kiến thức chuyên môn**: Đối với kỹ thuật viên hoặc người làm trong ngành, việc tìm hiểu vai trò của đầu phun, mainboard, motor trong máy in kỹ thuật số là nền tảng vững chắc để phát triển chuyên môn.

Kết luận

Máy in kỹ thuật số là một minh chứng rõ ràng cho sự phát triển vượt bậc của công nghệ. Từ đầu phun siêu nhỏ đến mainboard điều khiển phức tạp, mỗi linh kiện đều đóng góp vào khả năng tạo ra những bản in chất lượng cao, đáp ứng nhu cầu đa dạng của thị trường. Hy vọng rằng, bài viết này đã cung cấp cho bạn cái nhìn toàn diện và sâu sắc về cấu tạo máy in kỹ thuật số và chức năng chi tiết từng linh kiện quan trọng.

Việc đầu tư thời gian để tìm hiểu về các bộ phận này không chỉ giúp bạn khai thác tối đa tiềm năng của thiết bị mà còn là chìa khóa để duy trì máy in luôn hoạt động ổn định và bền bỉ theo thời gian. Hãy luôn chú ý đến việc bảo trì đúng cách để chiếc máy in của bạn có thể đồng hành lâu dài cùng bạn trong công việc và sản xuất.
