Trong thế giới in ấn kỹ thuật số hiện đại, độ chính xác và tốc độ là yếu tố then chốt quyết định chất lượng sản phẩm và hiệu quả kinh doanh. Để đạt được điều này, máy in kỹ thuật số phải dựa vào sự phối hợp nhịp nhàng của nhiều bộ phận điện tử tinh vi, trong đó không thể không kể đến sensor máy in kỹ thuật số, encoder và board giao tiếp. Ba thành phần này đóng vai trò sống còn, đảm bảo mọi lệnh in được thực thi một cách hoàn hảo, từ việc nhận diện vật liệu cho đến việc điều khiển đầu phun di chuyển chính xác đến từng micromet.
Tuy nhiên, cũng như bất kỳ thiết bị điện tử nào khác, chúng đều tiềm ẩn nguy cơ phát sinh lỗi trong quá trình hoạt động. Việc hiểu rõ cấu tạo, nguyên lý hoạt động cũng như các lỗi thường gặp ở sensor, encoder và board giao tiếp không chỉ giúp bạn chủ động trong việc bảo trì, sửa chữa mà còn tối ưu hóa hiệu suất và kéo dài tuổi thọ cho chiếc máy in quý giá của mình. Bài viết này sẽ đi sâu vào từng bộ phận, cung cấp cái nhìn toàn diện về cấu tạo & chức năng linh kiện máy in và những kiến thức hữu ích để bạn có thể tự tin quản lý và vận hành máy in kỹ thuật số một cách hiệu quả nhất.
I. Sensor trong Máy In Kỹ Thuật Số
Sensor, hay còn gọi là cảm biến, là "mắt thần" của máy in kỹ thuật số, có nhiệm vụ thu thập thông tin về trạng thái và vị trí của các bộ phận khác nhau. Nhờ có sensor, máy in có thể "hiểu" được vật liệu đã được nạp vào hay chưa, đầu phun đang ở đâu, hay thậm chí là nhiệt độ và độ ẩm bên trong máy. Sự chính xác của các cảm biến này ảnh hưởng trực tiếp đến chất lượng và độ tin cậy của bản in.

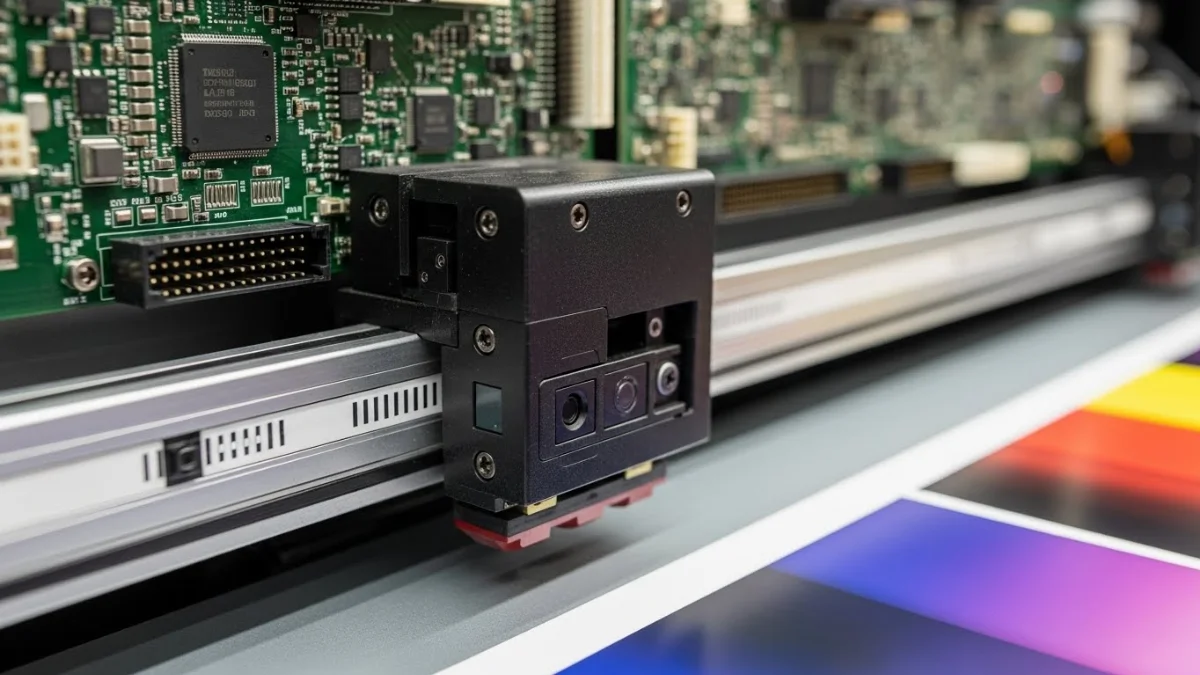

A. Cấu tạo và nguyên lý hoạt động của sensor máy in
Cấu tạo cảm biến máy in thường bao gồm một bộ phận phát tín hiệu (như đèn LED hồng ngoại) và một bộ phận nhận tín hiệu (như quang điện trở hoặc phototransistor). Khi có vật cản đi qua giữa bộ phận phát và nhận, tín hiệu sẽ bị gián đoạn hoặc phản xạ, tạo ra sự thay đổi điện áp mà máy in có thể đọc và xử lý. Tín hiệu này sau đó được gửi về bo mạch chủ để thực hiện các hành động tương ứng.
Nguyên lý hoạt động của sensor rất đa dạng tùy thuộc vào loại và chức năng. Ví dụ, cảm biến quang hoạt động dựa trên ánh sáng, cảm biến từ trường dựa trên từ tính, hoặc cảm biến áp suất dựa trên sự thay đổi áp lực. Mỗi loại sensor được thiết kế để phát hiện một loại thông tin cụ thể, từ đó cung cấp dữ liệu đầu vào quan trọng cho hệ thống điều khiển của máy in.
B. Các loại sensor phổ biến và chức năng của chúng
Trong máy in kỹ thuật số, có nhiều loại sensor khác nhau, mỗi loại đảm nhiệm một vai trò riêng biệt:
- Sensor giấy/vật liệu (Paper Sensor/Media Sensor): Đây là loại sensor máy in kỹ thuật số quan trọng nhất, có nhiệm vụ phát hiện sự hiện diện của giấy hoặc vật liệu in, kiểm tra kích thước và độ dày của chúng. Khi sensor không nhận tín hiệu giấy, máy in sẽ báo lỗi và ngừng hoạt động.
- Sensor vị trí đầu phun (Carriage Sensor/Print Head Position Sensor): Giúp xác định vị trí chính xác của đầu phun trên trục X (ngang), đảm bảo đầu phun di chuyển đúng quãng đường và dừng đúng chỗ để tạo ra bản in sắc nét.
- Sensor vị trí trục Y (Encoder Sensor): Thường làm việc cùng với encoder strip (dải mã hóa) để theo dõi chuyển động của trục Y (dọc), đảm bảo giấy được kéo đúng bước, không bị lệch.
- Sensor nhiệt độ (Temperature Sensor): Giám sát nhiệt độ bên trong máy, đặc biệt là khu vực đầu phun và bộ sấy, để đảm bảo mực in được làm nóng đúng mức và vật liệu được sấy khô hiệu quả.
- Sensor mực (Ink Level Sensor): Phát hiện mức mực còn lại trong hộp mực, cảnh báo người dùng khi mực sắp hết.
- Sensor an toàn (Safety Sensor): Đảm bảo các cửa bảo vệ được đóng kín trước khi máy hoạt động, phòng tránh tai nạn.
C. Lỗi sensor máy in thường gặp và cách khắc phục
Các lỗi liên quan đến sensor có thể gây ra nhiều vấn đề nghiêm trọng cho quá trình in ấn. Dưới đây là một số lỗi phổ biến và cách xử lý:
- Sensor không nhận tín hiệu (Nguyên nhân khiến sensor không nhận tín hiệu trong máy in kỹ thuật số):
- Triệu chứng: Máy in báo lỗi hết giấy dù đã nạp giấy, không nhận vật liệu, hoặc đầu phun không di chuyển.
- Nguyên nhân: Bụi bẩn bám vào mắt đọc/phát của sensor, dây cáp kết nối bị lỏng hoặc đứt, sensor bị hỏng, hoặc phần mềm/firmware bị lỗi.
- Khắc phục:
- Tắt máy, rút điện. Dùng khăn mềm hoặc tăm bông thấm cồn lau sạch bề mặt sensor. Đảm bảo không còn bụi bẩn hay cặn mực.
- Kiểm tra lại các kết nối dây cáp từ sensor đến bo mạch chủ. Đảm bảo chúng được cắm chặt và không bị đứt gãy.
- Nếu nghi ngờ sensor bị hỏng, cần thay thế sensor mới chính hãng.
- Cập nhật firmware máy in nếu có phiên bản mới để khắc phục lỗi phần mềm.
- Sensor báo lỗi sai hoặc không ổn định:
- Triệu chứng: Máy in hoạt động chập chờn, lúc nhận giấy lúc không, hoặc báo lỗi ngẫu nhiên không rõ nguyên nhân.
- Nguyên nhân: Sensor bị nhiễu điện từ, môi trường quá nhiều ánh sáng mạnh hoặc bụi mịn, sensor sắp hỏng.
- Khắc phục:
- Di chuyển máy in đến nơi có môi trường ổn định hơn, tránh nguồn nhiễu điện từ và ánh sáng mạnh trực tiếp.
- Vệ sinh sensor kỹ lưỡng.
- Nếu tình trạng không cải thiện, cân nhắc thay thế sensor.
II. Encoder trong Máy In Kỹ Thuật Số

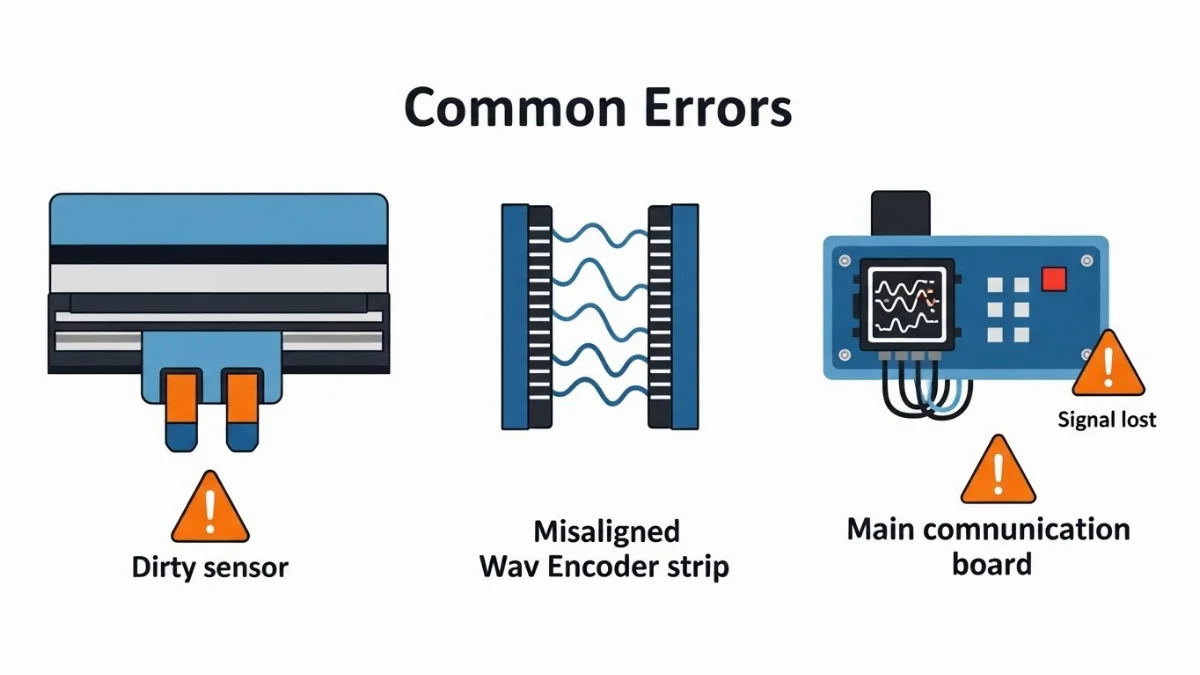

Encoder, hay còn gọi là bộ mã hóa, là một thiết bị cơ điện tử có vai trò cực kỳ quan trọng trong việc đảm bảo độ chính xác của chuyển động trong máy in. Encoder làm việc song song với motor để theo dõi và điều khiển vị trí, tốc độ, và hướng của các bộ phận chuyển động như đầu phun và trục kéo vật liệu. Thiếu encoder, hoặc khi encoder gặp vấn đề, máy in sẽ không thể biết chính xác vị trí của đầu phun hoặc tờ giấy đang ở đâu, dẫn đến các bản in bị lỗi nghiêm trọng.
A. Encoder là gì và tầm quan trọng
Encoder là thiết bị chuyển đổi chuyển động cơ học (quay hoặc tịnh tiến) thành tín hiệu điện tử. Trong máy in, có hai loại encoder chính:
- Encoder dạng dải (Linear Encoder Strip): Là một dải phim trong suốt hoặc bán trong suốt có các vạch chia siêu nhỏ, thường được gắn dọc theo thanh ray dẫn hướng của đầu phun. Sensor đầu đọc sẽ quét các vạch này để xác định vị trí ngang của đầu phun.
- Encoder dạng đĩa (Rotary Encoder Disk): Là một đĩa tròn có các rãnh hoặc lỗ được gắn vào trục motor kéo giấy hoặc trục motor của đầu phun. Sensor quang sẽ đếm số vạch/rãnh đi qua khi đĩa quay để xác định chuyển động quay và từ đó suy ra chuyển động tịnh tiến.
Tầm quan trọng của encoder máy in nằm ở khả năng cung cấp dữ liệu vị trí và tốc độ cực kỳ chính xác. Nhờ đó, máy in có thể điều khiển đầu phun phun mực đúng vị trí, và kéo vật liệu đúng bước, tạo ra bản in có độ phân giải cao và không bị lệch hình.
B. Cách hoạt động của encoder máy in
Cách hoạt động của encoder máy in rất đơn giản nhưng hiệu quả. Khi đầu phun hoặc trục kéo giấy di chuyển, dải encoder (hoặc đĩa encoder) cũng di chuyển theo. Một cảm biến quang học, thường là một cặp đèn LED và phototransistor, sẽ quét qua các vạch chia hoặc lỗ trên encoder. Khi ánh sáng bị chặn hoặc đi qua, nó tạo ra một chuỗi xung điện. Bộ điều khiển của máy in sẽ đếm các xung này và tính toán được vị trí tương đối, tốc độ và hướng di chuyển. Càng nhiều xung được tạo ra, độ phân giải và độ chính xác của việc đo lường càng cao.
C. Lỗi encoder máy in thường gặp và giải pháp
Các lỗi liên quan đến encoder máy in có thể dẫn đến những vấn đề nghiêm trọng về chất lượng bản in. Dưới đây là các lỗi phổ biến và cách khắc phục:
- Bản in mờ, sọc, lệch hoặc chồng hình (Các lỗi thường gặp ở sensor và encoder máy in kỹ thuật số):
- Triệu chứng: Bản in bị mờ, xuất hiện các đường sọc ngang hoặc dọc không đều, hình ảnh bị lệch hoặc các lớp màu không trùng khớp.
- Nguyên nhân: Dải encoder bị bẩn, trầy xước, hoặc cong vênh; sensor đọc encoder bị bẩn hoặc hỏng; motor kéo encoder hoạt động không ổn định.
- Khắc phục:
- Tắt máy, rút điện. Dùng vải mềm không xơ và dung dịch vệ sinh chuyên dụng (hoặc cồn isopropyl) lau nhẹ nhàng dải encoder. Cẩn thận không làm rách hoặc trầy xước dải.
- Lau sạch mắt đọc của sensor encoder.
- Kiểm tra xem dải encoder có bị cong vênh, rách hay không. Nếu có, cần thay thế mới.
- Nếu vấn đề vẫn tiếp diễn, có thể cần hiệu chỉnh lại vị trí của sensor encoder hoặc kiểm tra motor.
- Máy in kẹt giấy, không kéo giấy hoặc kéo giấy sai vị trí:
- Triệu chứng: Máy in không thể kéo giấy vào hoặc kéo giấy bị lệch, dẫn đến kẹt giấy hoặc bản in bị cắt xén.
- Nguyên nhân: Encoder đĩa của trục kéo giấy bị bẩn, hỏng, hoặc sensor đọc bị lỗi.
- Khắc phục:
- Vệ sinh đĩa encoder và sensor đọc trên trục kéo giấy.
- Kiểm tra các bánh răng và cơ cấu kéo giấy xem có bị kẹt hay hư hỏng không.
- Nếu cần, thay thế đĩa encoder hoặc sensor liên quan.
Để đảm bảo bản in chính xác, quy trình bảo dưỡng và hiệu chỉnh encoder định kỳ là rất quan trọng. Điều này bao gồm việc vệ sinh thường xuyên và kiểm tra độ thẳng của dải encoder, cũng như calib lại nếu cần thiết.
III. Board Giao Tiếp (Mainboard) trong Máy In Kỹ Thuật Số

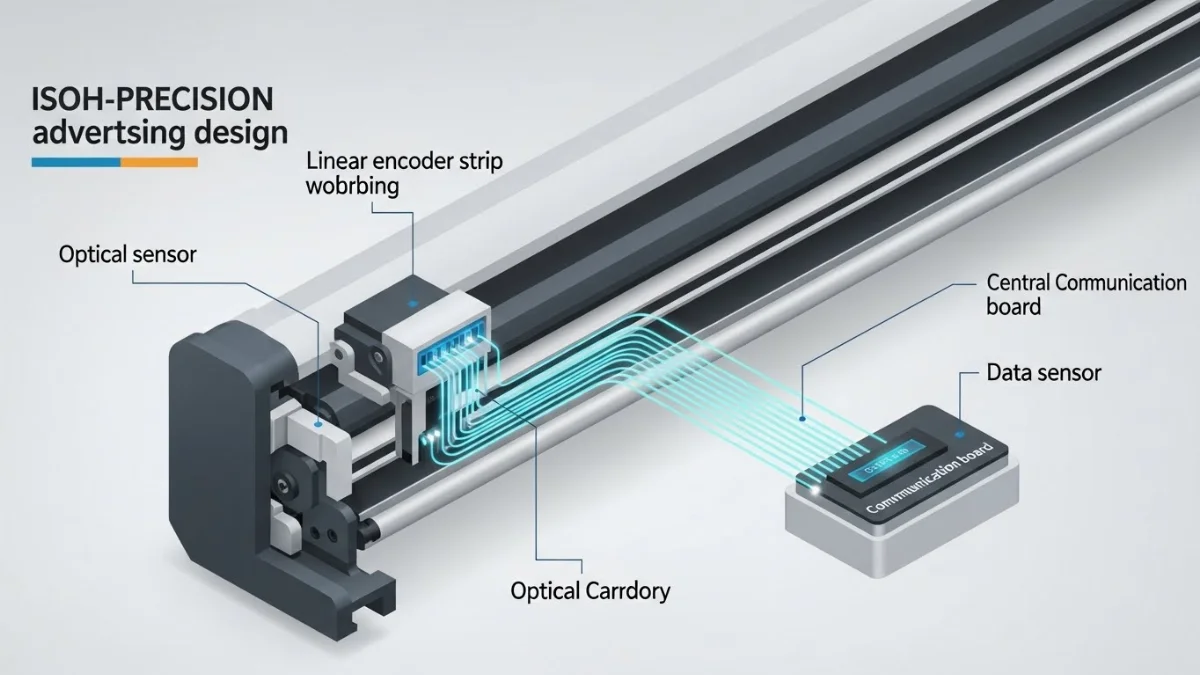

Nếu sensor là "mắt", encoder là "giác quan chuyển động", thì board giao tiếp (thường gọi là mainboard hoặc bo mạch chủ) chính là "bộ não" của máy in kỹ thuật số. Đây là trung tâm điều khiển, nơi mọi thông tin từ các cảm biến được thu thập, xử lý, và các lệnh điều khiển được gửi đi để vận hành tất cả các bộ phận khác. Sự ổn định và hoạt động chính xác của bo mạch giao tiếp máy in kỹ thuật số là yếu tố then chốt quyết định hiệu suất tổng thể của máy.
A. Vai trò của bo mạch giao tiếp máy in kỹ thuật số
Bo mạch giao tiếp là nơi tích hợp bộ vi xử lý (CPU), bộ nhớ (RAM, ROM), chip điều khiển motor, chip điều khiển đầu phun, cổng giao tiếp USB/Ethernet và các mạch điện tử khác. Vai trò chính của nó bao gồm:
- Xử lý dữ liệu in: Nhận dữ liệu từ máy tính, chuyển đổi chúng thành các lệnh điều khiển cho đầu phun.
- Điều khiển chuyển động: Dựa trên thông tin từ encoder và các sensor, điều khiển motor để di chuyển đầu phun và kéo vật liệu chính xác.
- Quản lý mực in: Điều khiển hệ thống cung cấp mực, bơm mực, và theo dõi mức mực.
- Giao tiếp: Kết nối máy in với máy tính hoặc mạng, cho phép người dùng gửi lệnh in và nhận thông báo trạng thái.
- Tích hợp các cảm biến: Thu thập và xử lý dữ liệu từ tất cả các sensor khác nhau trong máy.
B. Cách hoạt động và kết nối các bộ phận
Board giao tiếp hoạt động như một hệ thống thần kinh trung ương. Khi bạn gửi lệnh in từ máy tính, dữ liệu này được truyền qua cổng USB hoặc Ethernet đến board giao tiếp. Bộ vi xử lý trên board sẽ phân tích dữ liệu, chuyển đổi nó thành các tín hiệu điện tử cụ thể. Sau đó, nó điều khiển các motor để di chuyển đầu phun đến đúng vị trí (dựa trên phản hồi từ encoder), kích hoạt các béc phun mực vào đúng thời điểm, và điều khiển hệ thống kéo giấy. Các sensor liên tục gửi thông tin về trạng thái máy (ví dụ: giấy có bị kẹt không, đầu phun đang ở đâu) về board giao tiếp để nó có thể điều chỉnh hoặc báo lỗi nếu cần.
C. Hướng dẫn kiểm tra và khắc phục lỗi board giao tiếp máy in
Lỗi bo mạch giao tiếp thường rất khó chẩn đoán và sửa chữa vì tính phức tạp của nó. Dưới đây là một số bước cơ bản để kiểm tra và khắc phục:
- Máy in không khởi động hoặc không nhận tín hiệu:
- Triệu chứng: Máy in hoàn toàn im lặng khi bật nguồn, không có đèn báo, hoặc máy tính không nhận diện được máy in.
- Nguyên nhân: Nguồn điện không ổn định, dây nguồn hỏng, bo mạch bị chập, cháy linh kiện, hoặc firmware bị lỗi nghiêm trọng.
- Khắc phục:
- Kiểm tra nguồn điện và dây nguồn. Đảm bảo nguồn điện ổn định và dây không bị đứt.
- Thử kết nối máy in với một máy tính khác hoặc sử dụng cáp USB/Ethernet khác để loại trừ lỗi từ phía máy tính hoặc cáp.
- Mở nắp máy (chỉ khi có kiến thức về điện tử) và kiểm tra trực quan bo mạch xem có dấu hiệu cháy nổ, linh kiện bị phồng rộp không.
- Nếu có lỗi firmware, thử cập nhật lại firmware từ trang chủ nhà sản xuất (nếu máy còn có thể kết nối ở chế độ khẩn cấp).
- Trong hầu hết các trường hợp, nếu bo mạch bị hỏng nặng, việc thay thế bo mạch mới là giải pháp duy nhất.
- Lỗi giao tiếp dữ liệu hoặc hoạt động chập chờn:
- Triệu chứng: Máy in in rất chậm, in thiếu nét, in sai màu, hoặc thường xuyên báo lỗi kết nối.
- Nguyên nhân: A Driver máy in lỗi thời, xung đột phần mềm, virus, hoặc các linh kiện nhỏ trên bo mạch bị lão hóa/hỏng hóc.
- Khắc phục:
- Cập nhật driver máy in lên phiên bản mới nhất.
- Quét virus toàn bộ hệ thống máy tính.
- Kiểm tra các cáp tín hiệu nội bộ trên bo mạch xem có bị lỏng không.
- Nếu các biện pháp trên không hiệu quả, có thể bo mạch đã bắt đầu xuống cấp và cần được kiểm tra bởi kỹ thuật viên chuyên nghiệp.
IV. Quy Trình Bảo Dưỡng và Hiệu Chỉnh

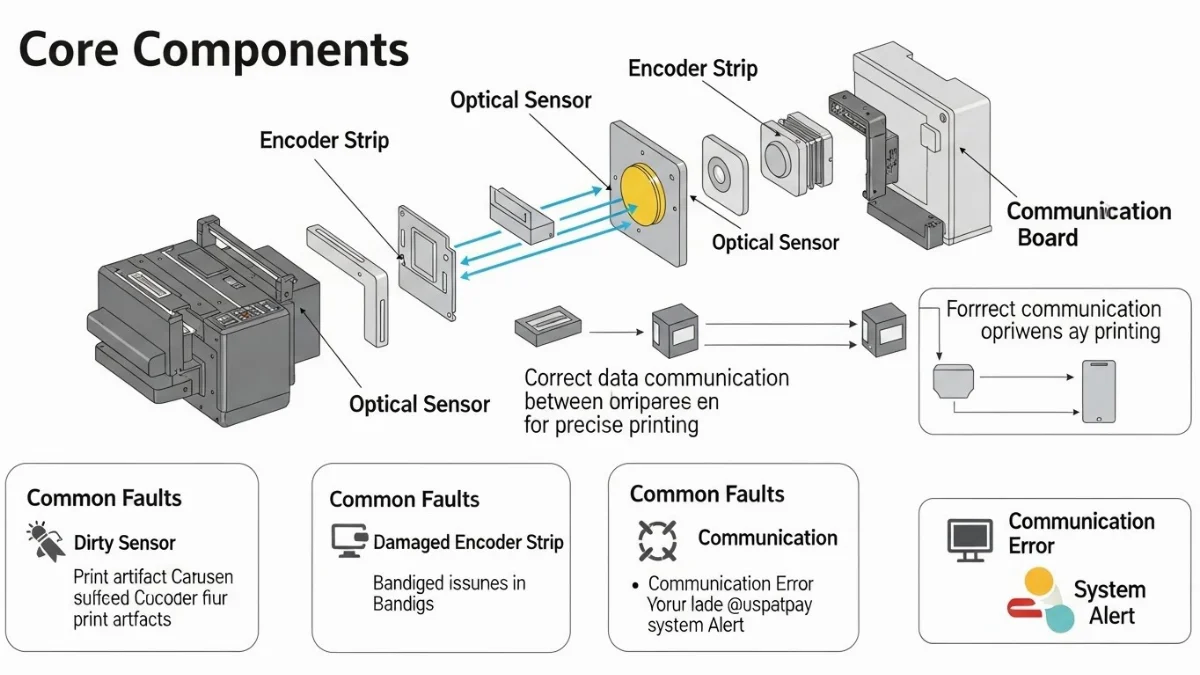

Để đảm bảo máy in kỹ thuật số của bạn luôn hoạt động ở hiệu suất cao nhất và kéo dài tuổi thọ, việc thực hiện quy trình bảo dưỡng định kỳ là vô cùng quan trọng. Đặc biệt đối với các bộ phận nhạy cảm như sensor, encoder và board giao tiếp, sự chủ động trong bảo trì sẽ giúp bạn tránh được nhiều sự cố không mong muốn và tiết kiệm chi phí sửa chữa.
A. Bảo dưỡng định kỳ sensor và encoder
- Vệ sinh thường xuyên: Đây là bước quan trọng nhất. ít nhất mỗi tháng một lần (hoặc thường xuyên hơn tùy môi trường làm việc), hãy tắt máy và rút điện. Dùng tăm bông sạch thấm cồn isopropyl hoặc dung dịch vệ sinh điện tử chuyên dụng để lau nhẹ nhàng các mắt đọc/phát của sensor và bề mặt của dải encoder. Đảm bảo loại bỏ hoàn toàn bụi bẩn, cặn mực, dầu mỡ hay bất kỳ vật cản nào có thể ảnh hưởng đến khả năng đọc của chúng.
- Kiểm tra trực quan: Khi vệ sinh, hãy kiểm tra kỹ lưỡng dải encoder xem có bị trầy xước, rách, cong vênh hay biến dạng không. Đối với sensor, kiểm tra xem có bị nứt vỡ hay lỏng lẻo trên giá đỡ không.
- Đảm bảo môi trường sạch sẽ: Hạn chế tối đa bụi bẩn trong khu vực đặt máy in. Sử dụng máy hút bụi công nghiệp hoặc máy lọc không khí nếu cần để giữ môi trường làm việc lý tưởng.
B. Hiệu chỉnh encoder để đảm bảo bản in chính xác
Theo thời gian hoặc sau khi thay thế linh kiện, encoder có thể cần được hiệu chỉnh lại để đảm bảo độ chính xác tuyệt đối của bản in (quy trình bảo dưỡng và hiệu chỉnh encoder để đảm bảo bản in chính xác).
- Sử dụng phần mềm Calib của nhà sản xuất: Hầu hết các máy in kỹ thuật số chuyên nghiệp đều có phần mềm hoặc công cụ tích hợp cho phép người dùng hoặc kỹ thuật viên thực hiện calib encoder. Quá trình này thường yêu cầu in một mẫu test đặc biệt và sau đó điều chỉnh các thông số trong phần mềm để đảm bảo các vạch in thẳng hàng và không bị lệch.
- Kiểm tra bằng mắt thường: Sau khi calib bằng phần mềm, hãy in một vài bản test với các chi tiết nhỏ, đường thẳng và màu sắc phức tạp để kiểm tra lại bằng mắt thường. Đảm bảo không có hiện tượng sọc, mờ hay chồng hình.
- Nhờ chuyên gia: Nếu bạn không tự tin thực hiện, hoặc nếu máy in của bạn là dòng cao cấp với các thông số hiệu chỉnh phức tạp, hãy liên hệ với các kỹ thuật viên chuyên nghiệp để được hỗ trợ.
C. Lời khuyên chung về bảo dưỡng các thành phần điện tử
- Giữ ổn định nguồn điện: Sử dụng bộ ổn áp (UPS) hoặc bộ chống sét lan truyền để bảo vệ máy in khỏi các biến động điện áp đột ngột, có thể gây hỏng hóc nghiêm trọng cho board giao tiếp và các linh kiện điện tử khác.
- Cập nhật firmware và driver: Luôn đảm bảo máy in đang chạy phiên bản firmware và driver mới nhất. Các bản cập nhật này thường bao gồm các bản vá lỗi và cải thiện hiệu suất, giúp máy hoạt động ổn định hơn.
- Tránh chạm trực tiếp vào mạch điện: Khi kiểm tra hoặc vệ sinh bên trong máy, luôn rút điện và tránh chạm trực tiếp bằng tay trần vào các bo mạch để tránh gây chập mạch hoặc hỏng linh kiện do tĩnh điện. Nếu cần, hãy sử dụng găng tay chống tĩnh điện.
- Sử dụng linh kiện chính hãng: Khi cần thay thế sensor, encoder hoặc bất kỳ bộ phận nào khác, hãy ưu tiên sử dụng linh kiện chính hãng hoặc linh kiện tương thích chất lượng cao để đảm bảo độ bền và hiệu suất của máy. Việc phân biệt giữa linh kiện máy in chính hãng và OEM là rất quan trọng để đưa ra lựa chọn phù hợp.
Kết Luận
Sensor, encoder và board giao tiếp là ba trụ cột công nghệ không thể thiếu, quyết định đến khả năng vận hành trơn tru và chất lượng bản in của mọi chiếc sensor máy in kỹ thuật số. Từ việc xác định vị trí chính xác của đầu phun, kiểm soát quá trình kéo vật liệu, cho đến việc xử lý mọi lệnh và thông tin, sự phối hợp hoàn hảo của chúng là chìa khóa cho một quy trình in ấn hiệu quả và chuyên nghiệp.
Việc nắm rõ cách hoạt động, nhận diện các lỗi thường gặp và áp dụng quy trình bảo dưỡng, hiệu chỉnh định kỳ không chỉ giúp bạn chủ động khắc phục sự cố, mà còn kéo dài đáng kể tuổi thọ cho thiết bị. Đừng để những lỗi nhỏ của sensor máy in, encoder máy in hay bo mạch giao tiếp làm gián đoạn công việc của bạn. Hãy luôn quan tâm và chăm sóc những "bộ phận đầu não" này để máy in kỹ thuật số của bạn luôn sẵn sàng cho mọi tác vụ, mang lại những bản in chất lượng cao nhất và tối ưu hóa hiệu quả sản xuất.
